Внутренний противопожарный водопровод

Берём внутренний противопожарный водопровод целиком: проект по СП 10.13130, монтаж сети, пожарных кранов и насосных, автоматику пуска, а затем — техническое обслуживание с испытаниями и актами.

Отправить опросный лист+7 (812) 67-999-67
Обозначение
ФТ-ВПВ
Раздел
Услуги
Нормы
СП 10.13130.2020, СП 484.1311500.2020
СтадияР
Лист6
Листов11

Внутренний противопожарный водопровод (ВПВ) — первая линия тушения: из пожарного крана персонал может подать воду на очаг в первые минуты, а прибывшие пожарные подключаются к той же сети. ВПВ требуется в большинстве общественных, производственных и складских зданий, а также в жилых домах от 12 этажей. Сколько кранов и струй нужно, какой расход и напор должна дать сеть — определяет СП 10.13130.2020 по назначению, высоте и объёму здания.

Водопровод бывает объединён с хозяйственно-питьевым или выделен в отдельную сеть; при недостаточном городском напоре ставят насосы-повысители. Насосы запускаются от кнопок у пожарных шкафов и от пожарной сигнализации, поэтому ВПВ всегда увязан с АПС — и мы делаем обе системы.

Что входит в работу под ключ

  • Обследование: напор на вводе, состояние существующей сети, требования к зданию
  • Проект по СП 10.13130 с гидравлическим расчётом: число струй, расход, диаметры, насосы
  • Монтаж трубопроводов и стояков, пожарных кранов и шкафов, запорной арматуры
  • Насосная станция и шкафы управления, дистанционный пуск от кнопок и от АПС
  • Испытания сети и проверка на водоотдачу с оформлением актов
  • Исполнительная документация и договор на обслуживание
Как работает пожарный водопровод

Вода на каждом этаже — за минуту

01 · Расчёт

Каждую точку — двумя струями

Число струй и расход считаем по СП 10.13130: от назначения, высоты и объёма здания. Краны ставим так, чтобы рукава с запасом накрывали весь этаж.

02 · Насосная

Ввод и насосы-повысители

Если давления городской сети не хватает — ставим насосы: рабочий и резервный. Электрозадвижка на вводе и шкаф управления запускают их автоматически.

03 · Монтаж

Стояк и пожарные шкафы

Стояк проходит все этажи. На каждом — шкафы с краном, рукавом и стволом, рядом кнопка пуска насосов.

04 · Пуск

Открыл шкаф — вода пошла

Сотрудник открывает шкаф и нажимает кнопку, сигнал приходит и от пожарной сигнализации. Задвижка открывается, насос даёт напор — пожар тушат до приезда пожарных.

05 · Испытания

Проверяем водоотдачу

На каждом кране меряем давление и расход. Проверка водоотдачи — дважды в год, перекатка рукавов — раз в год, всё по журналу.

Акт испытаний на водоотдачу

Отправить опросный лист

ПУСК ПК-1.1 ПК-1.2 ПК-2.1 ПК-2.2 ПК-3.1 ПК-3.2 2 СТРУИ × 2,6 Л/С · СП 10.13130 РУКАВ 20 М + СТРУЯ — БЕЗ «ДЫР» 1 ЭТАЖ 2 ЭТАЖ 3 ЭТАЖ ПОДВАЛ · НАСОСНАЯ ЗАДВИЖКА Н1 РАБ. · Н2 РЕЗ. ШУН ПУСК НАСОСОВ + СИГНАЛ ОТ АПС Н1 · ПУСК ОЧАГ ПОТУШЕН ✓ НОРМА ✓ НОРМА ✓ НОРМА ✓ НОРМА ✓ НОРМА ✓ НОРМА АКТ ИСПЫТАНИЙ · ВПВ ПК-1.1 · 2,6 л/с · 0,17 МПаПК-1.2 · 2,7 л/с · 0,18 МПаПК-2.1 · 2,9 л/с · 0,15 МПаПК-2.2 · 2,6 л/с · 0,16 МПаПК-3.1 · 2,8 л/с · 0,13 МПаПК-3.2 · 2,9 л/с · 0,14 МПа насосы · пуск от кнопок и АПС · норма ВОДООТДАЧА · В НОРМЕ · 6/6

Когда нужен ВПВ

Потребность в водопроводе и число струй СП 10.13130 задаёт таблицами по классу функциональной пожарной опасности: для торговых и офисных зданий, складов и производств — по объёму и этажности, для жилых домов — начиная с 12 этажей. Для реконструкции и смены назначения помещения требование пересчитывается: арендатор, превративший офис в склад, может оказаться под другой нормой. Считаем это при обследовании.

Проектирование и монтаж

Проект начинаем с замера напора на вводе: от него зависит, хватит ли городской сети или нужна насосная станция. Дальше — трассировка стояков, расстановка пожарных кранов так, чтобы каждая точка помещения орошалась нужным числом струй, и автоматика: пуск насосов, открытие электрозадвижки на обводной линии водомера, сигналы на пульт. Монтируем как в новом строительстве, так и в действующих зданиях — поэтапно, с отключением участков ночью.

Обслуживание ВПВ

  • Проверка работоспособности не реже двух раз в год — весной и осенью, с актами по ПП РФ № 1479

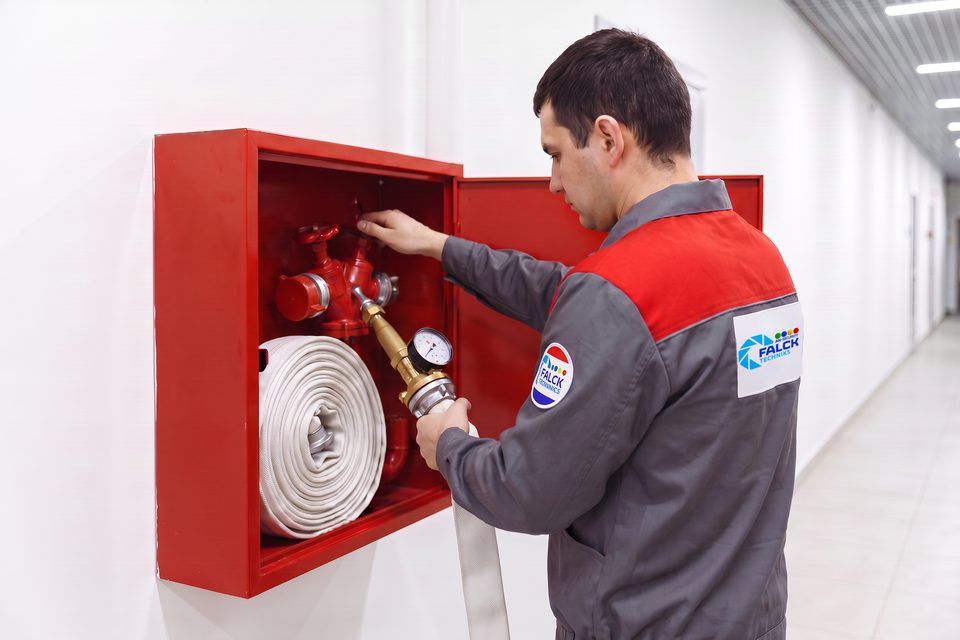

  • Испытания пожарных кранов на водоотдачу: напор и расход у самого удалённого крана
  • Перекатка пожарных рукавов на новую скатку и испытание рукавов давлением
  • Комплектность и пломбировка пожарных шкафов
  • Пробный пуск насосов, проверка автоматики и электрозадвижек
  • Ремонт кранов, арматуры и участков трубопровода

Где мы строили ВПВ

Жилые комплексы2020–2021

ЖК «Шуваловский дуэт»

Пожаротушение

ПРОК · Парголово, Санкт-Петербург

5
секций
≈3 100
адресных устройств АПС
≈1 700
оросителей АУПТ
АПССОУЭАУПТВПВСКС
Жилые комплексы2021–2023

Паркинг ЖК «ЦДС Елизаровский»

ЦДС · ул. Невзоровой, Санкт-Петербург

230
машино-мест
39
камер
54
датчика CO
АПССОУЭВПВСВНСКУДСКС
Производство2024–2026

JTI, фабрика «Крес Нева»

Пожаротушение

Табачная фабрика, Горелово

25
систем и установок на обслуживании
≈4 000
спринклеров
2
корпуса под аспирацией
АПССОУЭАУПТВПВСВНСКУДОС

Все объекты

Частые вопросы

Нужен ли ВПВ в моём здании?

Зависит от назначения, этажности и объёма здания — требования сведены в таблицы СП 10.13130.2020. Точный ответ даём после обследования, вместе с расчётом расхода и проверкой, хватает ли напора городской сети.

Как часто проверять пожарные краны на водоотдачу?

Проверка работоспособности ВПВ — не реже двух раз в год, весной и осенью, с составлением актов. При проверке измеряем напор и расход у диктующего крана и сравниваем с проектом.

Что такое перекатка пожарных рукавов?

Рукав, долго лежащий в одной скатке, трескается на изломах. Его раскатывают и скатывают заново, сдвигая линии сгиба, — это делают не реже раза в год вместе с осмотром.

Нужна ли лицензия на монтаж и обслуживание ВПВ?

Да, это работы по лицензии МЧС на монтаж и обслуживание средств обеспечения пожарной безопасности. Лицензия у нас есть, на проектирование — членство в СРО проектировщиков.

Можно ли обслуживать ВПВ одним договором с пожаротушением и сигнализацией?

Да, и это удобнее: насосы ВПВ запускаются от сигнализации, насосные часто общие со спринклерной системой, поэтому проверять их вместе быстрее и дешевле.
